فرستندههای نیرو از وسایل ضروری در بسیاری از صنایع هستند که برای اندازهگیری نیرو و تبدیل آن به سیگنال الکتریکی استفاده میشوند. به عنوان یک تامین کننده فرستنده نیرو، اغلب در مورد سیگنال های خروجی متفاوتی که این فرستنده ها می توانند ارائه دهند، سوال می پرسم. در این پست وبلاگ، من رایجترین سیگنالهای خروجی فرستندههای نیرو را توضیح میدهم، نحوه عملکرد آنها را توضیح میدهم و در مورد مزایا و معایب هر کدام صحبت میکنم.
ولتاژ خروجی
یکی از ساده ترین و رایج ترین سیگنال های خروجی برای فرستنده های نیرو، خروجی ولتاژ است. در یک سیستم خروجی ولتاژ، نیروی اعمال شده به فرستنده به یک ولتاژ متناسب تبدیل می شود. به عنوان مثال، اگر شما یک فرستنده نیرو با محدوده ولتاژ خروجی 0 تا 10 ولت دارید، یک نیروی کم ممکن است خروجی 1 ولت را به همراه داشته باشد، در حالی که نیروی زیاد می تواند خروجی 9 ولت داشته باشد.
مزیت اصلی خروجی ولتاژ سادگی آن است. اندازه گیری آن آسان است و می توان آن را مستقیماً به دستگاه هایی مانند مولتی متر یا سیستم های جمع آوری داده متصل کرد. با این حال، معایبی نیز دارد. سیگنال های ولتاژ مستعد نویز هستند و می توانند توسط کابل های طولانی تحت تأثیر قرار گیرند. این بدان معنی است که اگر فرستنده نیرو شما باید دور از تجهیزات مانیتورینگ قرار گیرد، سیگنال ولتاژ ممکن است کاهش یابد و منجر به قرائت نادرست شود.
خروجی فعلی
یکی دیگر از گزینه های محبوب خروجی جریان است که معمولاً به شکل سیگنال 4 تا 20 میلی آمپر است. در یک سیستم 4 تا 20 میلی آمپر، 4 میلی آمپر حداقل نیروی وارد بر فرستنده و 20 میلی آمپر نشان دهنده حداکثر نیرو است. به عنوان مثال، اگر فرستنده نیرو شما دارای برد 0 تا 1000 نیوتن باشد، 4 میلی آمپر می تواند با 0 نیوتن و 20 میلی آمپر تا 1000 نیوتن مطابقت داشته باشد.
مزیت بزرگ خروجی جریان، مصونیت آن در برابر نویز و مقاومت کابل است. برخلاف سیگنال های ولتاژ، سیگنال های جریان در فواصل طولانی نسبتاً پایدار می مانند. این آنها را برای کاربردهای صنعتی که ممکن است فرستنده نیرو دور از اتاق کنترل قرار گیرد ایده آل می کند. با این حال، سیستمهای خروجی فعلی کمی پیچیدهتر هستند و برای هدایت سیگنال به منبع تغذیه نیاز دارند.
خروجی دیجیتال
در سال های اخیر، خروجی دیجیتال برای فرستنده های نیرو به طور فزاینده ای محبوب شده است. سیگنال های دیجیتال در فرمت باینری ارسال می شوند، به این معنی که می توانند اطلاعات بیشتری را حمل کنند و در مقایسه با سیگنال های آنالوگ (ولتاژ و جریان) کمتر مستعد تداخل هستند.
یکی از پروتکل های رایج خروجی دیجیتال Modbus است. Modbus به فرستنده نیرو اجازه می دهد تا با سایر دستگاه های موجود در یک شبکه مانند کنترل کننده های منطقی قابل برنامه ریزی (PLC) یا رایانه ها ارتباط برقرار کند. این امکان نظارت و کنترل در زمان واقعی اندازه گیری نیرو را فراهم می کند.
مزایای خروجی دیجیتال قابل توجه است. دقت بالا، ادغام آسان با سیستم های دیگر و توانایی انتقال چندین پارامتر به طور همزمان را فراهم می کند. با این حال، به تنظیمات و پیکربندی پیچیده تری نیز نیاز دارد. باید اطمینان حاصل کنید که همه دستگاههای موجود در شبکه از یک پروتکل دیجیتال پشتیبانی میکنند.
فرکانس خروجی
برخی از فرستنده های نیرو از خروجی فرکانس استفاده می کنند. در یک سیستم خروجی فرکانس، نیروی وارد شده به فرستنده به فرکانس مربوطه تبدیل می شود. به عنوان مثال، یک نیروی کم ممکن است فرکانس 100 هرتز را به همراه داشته باشد، در حالی که نیروی زیاد می تواند فرکانس 1000 هرتز را ایجاد کند.
خروجی فرکانس این مزیت را دارد که مانند خروجی جریان نسبتاً در برابر نویز الکتریکی مصون است. همچنین می توان از آن برای ارتباط مستقیم با برخی از سیستم های کنترلی که برای کار با سیگنال های فرکانس طراحی شده اند استفاده کرد. با این حال، دستگاه های خروجی فرکانس می توانند گران تر باشند و تفسیر مقادیر فرکانس نیاز به دانش خاصی دارد.
خروجی پالس
خروجی پالس شکل دیگری از خروجی دیجیتال است. در یک سیستم خروجی پالس، فرستنده نیرو مجموعه ای از پالس ها را تولید می کند که تعداد پالس ها متناسب با نیروی اعمال شده است. به عنوان مثال، اگر نیروی کمی اعمال کنید، ممکن است 10 پالس در ثانیه داشته باشید، در حالی که یک نیروی بزرگ می تواند منجر به 100 پالس در ثانیه شود.
خروجی پالس برای کاربردهایی که نیاز به شمارش یا اندازه گیری نیرو در واحدهای گسسته دارید مفید است. اغلب در سیستم های نوار نقاله یا ترازوهایی که نیرو به صورت تدریجی اندازه گیری می شود استفاده می شود. با این حال، مانند سایر خروجی های دیجیتال، نیاز به پیکربندی مناسب و سازگاری با دستگاه گیرنده دارد.
انتخاب سیگنال خروجی مناسب
هنگام انتخاب یک فرستنده نیرو برای کاربرد خود، سیگنال خروجی یک عامل مهم است. باید فاصله بین فرستنده و تجهیزات مانیتورینگ، میزان دقت مورد نیاز، نوع سیستم کنترلی و بودجه خود را در نظر بگیرید.
برای کاربردهای مسافت کوتاه که در آن سادگی کلید است، خروجی ولتاژ ممکن است بهترین انتخاب باشد. اگر نیاز به انتقال سیگنال در فواصل طولانی و بدون تخریب قابل توجه دارید، خروجی جریان یک گزینه عالی است. خروجی های دیجیتال برای سیستم های پیچیده ای ایده آل هستند که به دقت بالا و انتقال داده در زمان واقعی نیاز دارند.
به عنوان یک تامین کننده فرستنده نیرو، ما طیف گسترده ای از محصولات را برای رفع نیازهای مختلف ارائه می دهیم. مثلا مافرستنده نیرو B30دارای چندین گزینه سیگنال خروجی است که به شما امکان می دهد بهترین گزینه را انتخاب کنید که برای برنامه شما مناسب است.

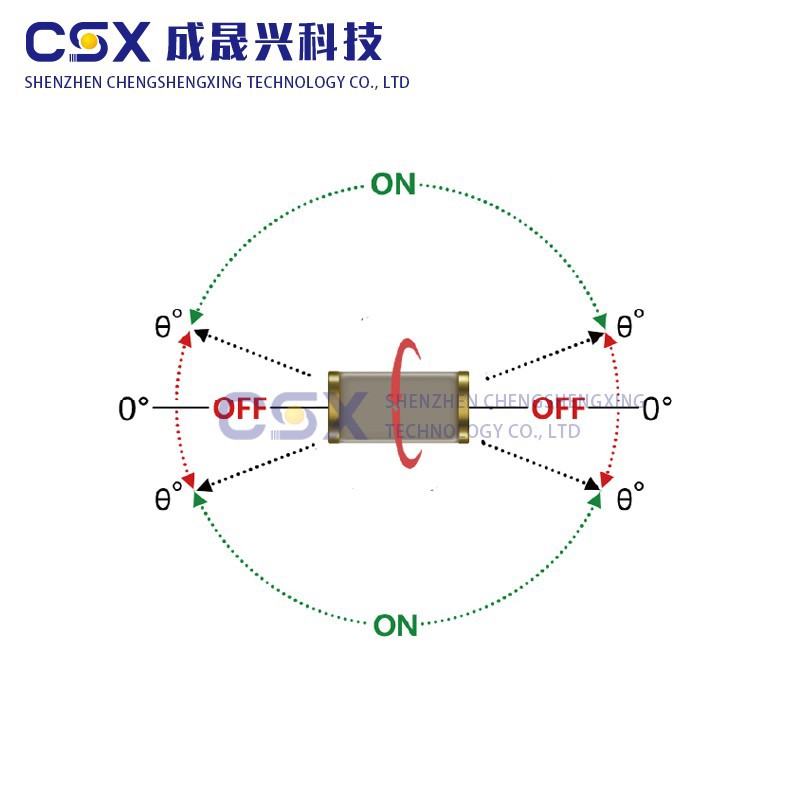

ما همچنین محصولات مرتبط مانندمحافظ شیب برق - خاموش S07DوAngle Switch Angle Detection CSX - SEN - 815Aکه می تواند مجموعه اندازه گیری نیرو شما را تکمیل کند.
اگر در بازار فرستندههای نیرو هستید یا در مورد سیگنالهای خروجی سؤالی دارید، در تماس با آن درنگ نکنید. ما اینجا هستیم تا به شما کمک کنیم تا راه حل مناسبی برای نیازهای خاص خود پیدا کنید. چه یک تولید کننده در مقیاس کوچک یا یک کارخانه صنعتی بزرگ باشید، ما می توانیم فرستنده های نیرو با کیفیت بالا و مشاوره تخصصی را در اختیار شما قرار دهیم.
مراجع
- "دستگاه ابزار دقیق و سیستم های کنترل صنعتی" اثر بلا لیپتاک
- کتاب راهنمای اندازه گیری، ابزار دقیق و حسگرها نوشته جان جی وبستر
