بدون تماس و مقاوم در برابر خوردگی

اگر تا به حال ساعت‌ها برای عیب‌یابی یک محصول معیوب مربوط به شیب سپری کرده‌اید - مانند بریس پزشکی که هشدار کاذب را ایجاد می‌کند، محافظت از گرمکن فضایی روی زمین پس از مدتی استفاده از کار می‌افتد، یا یک دستگاه خانه هوشمند که به‌طور نامنظم عمل می‌کند، به احتمال زیاد کنتاکت‌ها در یاتاقان توپ مکانیکی اکسید شده‌اند. به‌عنوان تامین‌کننده سوئیچ شیب‌دار، ما اغلب با این نوع مشکل پس از فروش مواجه می‌شویم: نمونه‌های اولیه کاملاً خوب آزمایش می‌شوند، اما پس از تولید انبوه و حمل، گرد و غبار، گرما و رطوبت به تدریج باعث خوردگی کنتاکت‌های فلزی می‌شوند که منجر به خرابی عملکرد حفاظتی می‌شود.
اولین غریزه بسیاری از مهندسان این است که به سادگی سوئیچ ها را با سوئیچ های بلبرینگ مکانیکی ارزان جایگزین کنند، اما این مشکل همچنان تکرار می شود. در پست وبلاگ امروز، به شما کمک می کنیم تا سوئیچ های شیب فوتوالکتریک را درک کنید. بزرگترین مزیت آنها این است که هیچ تماس فلزی ندارند و باعث از بین رفتن خوردگی و سایش در منبع می شوند. ما از اصطلاحات فنی صرف نظر می کنیم و بینش های عملی به دست آمده از پروژه های دنیای واقعی را به اشتراک می گذاریم تا به شما کمک کنیم به سرعت تشخیص دهید که آیا این محصول برای پروژه شما مناسب است یا خیر.

سوئیچ شیب اپتوالکترونیک چگونه کار می کند

سوئیچ‌های شیب‌دار سنتی به یک توپ فلزی متکی هستند که مستقیماً با کنتاکت‌های فلزی تماس برقرار می‌کند که می‌تواند منجر به اکسید شدن و خوردگی کنتاکت‌ها در اثر رطوبت و گرد و غبار شود. در مقابل، سوئیچ های شیب فوتوالکتریک بر اساس اصل تشخیص پرتو مادون قرمز کار می کنند و حاوی یک فرستنده مادون قرمز، یک گیرنده و یک توپ متحرک هستند. هنگامی که دستگاه به صورت افقی قرار می گیرد، توپ پرتو مادون قرمز را مسدود می کند و خروجی سیگنال "قطع" را ارسال می کند. هنگامی که به هر جهتی کج می شود تا به زاویه ماشه از پیش تعیین شده برسد، توپ جابه جا می شود و به پرتو مادون قرمز اجازه عبور می دهد و خروجی سیگنال "محرک" را ارسال می کند.

نکته مهم:این دستگاه دارای جریان خاموش است و فقط برای دستگاه هایی با منبع تغذیه خارجی مناسب است. برای محصولاتی که با باتری کار می کنند مناسب نیست.

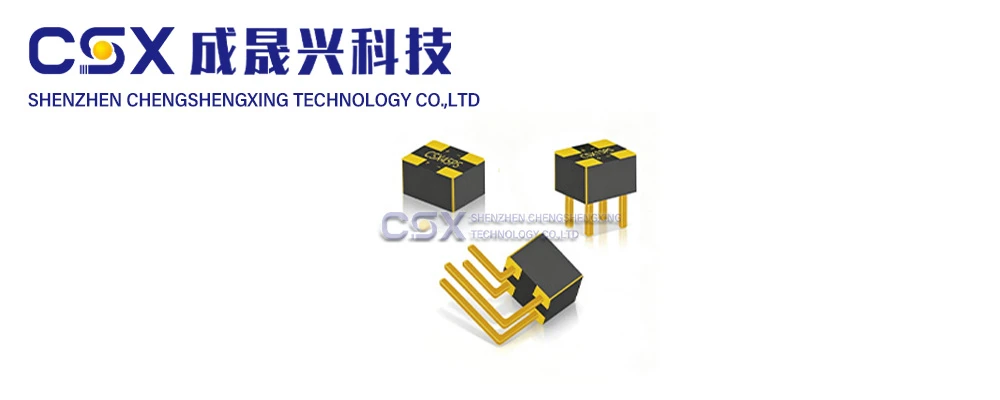

این سری انواع زوایای ماشه را برای انتخاب ارائه می دهد: CSX15PS (15 درجه)، CSX30PS (30 درجه)، CSX45PS (45 درجه) و CSX60PS (60 درجه).زاویه ماشه به آستانه شیب که در آن سوئیچ فعال می شود اشاره دارد و عامل کلیدی در انتخاب مدل مناسب است.

نکات مهم محصول (نقاط اصلی فروش برای جذب خوانندگان)

1. بدون تماس فیزیکی فلزی:مقاوم در برابر خوردگی و بدون سایش: از آنجایی که رسانایی الکتریکی به کنتاکت های فلزی متکی نیست، این امر به طور کامل مشکلات رایج اکسیداسیون، زنگ زدگی و خرابی فرسایش موجود در کلیدهای مکانیکی را حذف می کند. با عمر مفید تا 50000 ساعت، برای تجهیزاتی که نیاز به منبع تغذیه طولانی مدت و مداوم دارند، مناسب است.
2. تشخیص شیب همه جانبه 360 درجه:کج شدن را در هر جهتی تشخیص می دهد و نیاز به حفاظت از شیب همه جانبه در تجهیزات را برآورده می کند.

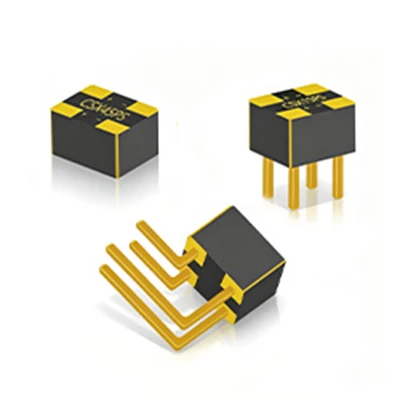

3. قابلیت نصب انعطاف پذیر و تولید انبوه:دارای اندازه بسته بندی استاندارد 4.2 × 3.2 × 3 میلی متر است و از نصب SMT روی سطح و نصب از طریق سوراخ DIP پشتیبانی می کند. می توان آن را بر روی بردهای مدار افقی و عمودی نصب کرد که آن را برای توسعه نمونه اولیه و تولید خودکار با حجم بالا مناسب می کند.
4. عملکرد پایدار در یک محدوده دمایی گسترده:محدوده دمای عملیاتی 40 ℃ تا + 85 ℃، قادر به مقاومت در برابر نوسانات دمایی ناشی از جریان هوای گرم داخلی در لوازم خانگی، تجهیزات پزشکی و محیط‌های صنعتی عمومی است.
5. منبع تغذیه ساده:پشتیبانی از 3.3V / 5VDC، امکان ادغام مستقیم با بردهای کنترل اصلی MCU را فراهم می کند.

مشخصات عمومی برق
●ولتاژ عملیاتی: 3.3V / 5VDC
جریان عملیاتی: 10 میلی آمپر
●عمر خدمات: 50000 ساعت
●دمای عملیاتی: -40 درجه سانتیگراد تا +85 درجه سانتیگراد

نمونه های پروژه در دنیای واقعی به شما کمک می کند تا به سرعت ارزیابی کنید که چگونه آنها با نیازهای شما هماهنگ هستند

مطالعه موردی 1 | محافظ شیب برای پایه های مراقبت پزشکی - انتخاب مدل: CSX15PS (ماشه 15 درجه)
الزامات پروژه:باید یک زنگ هشدار سریع ایجاد کند و با کوچکترین کج شدن تجهیزات، برق را قطع کند. تجهیزات در تمام طول سال برق می‌مانند، بنابراین باید از خوردگی تماس و خرابی جلوگیری کرد. توسط منبع تغذیه خارجی تغذیه می شود. چرا آن را انتخاب کنید: راه اندازی سریع در زاویه 15 درجه پایین، پاسخ حساس و ایمن را تضمین می کند. طراحی بدون تماس اپتوکوپلر نگرانی در مورد خوردگی تماسی ناشی از استفاده طولانی مدت را از بین می برد. هر دو گزینه نصب SMT و DIP طرح های مختلف PCB را در خود جای می دهند.
مورد 2 | محافظ شیب‌دار برای گرمکن‌های فضایی ایستاده-مدل CSX30PS (ماشه 30 درجه)
الزامات پروژه:حفاظت از قطع برق هنگام کج شدن دستگاه 30 درجه؛ دستگاه حاوی گرما و گرد و غبار است. ارتعاشات عملیاتی نباید باعث تحریک نادرست شوند. منبع تغذیه AC خارجی. چرا آن را انتخاب کنید: 30 درجه آستانه استاندارد برای محافظت از سرنگونی در وسایل کوچک است. محفظه مهر و موم شده گرمای داخلی و گرد و غبار را جدا می کند. طراحی بدون تماس، مشکلات مربوط به پیری و خرابی مربوط به مکانیسم های سنتی سوئیچ توپ را حذف می کند.

چک لیست خودارزیابی: به شما کمک می کند به سرعت تعیین کنید که آیا این محصول ارزش خرید دارد یا خیر

پس از خواندن سوالات زیر، می توانید تعیین کنید که آیا این پروژه برای شما مناسب است یا خیر:

✅اگر پروژه شما شرایط زیر را داشته باشد، این محصول برای خرید مناسب است:
1. دستگاه توسط یک منبع تغذیه خارجی تغذیه می شود و می تواند جریان عملیاتی 10 میلی آمپری را اداره کند.
2. محصول به منبع تغذیه طولانی مدت و مداوم نیاز دارد و نمی تواند خرابی های بعدی ناشی از خوردگی تماس یا تماس ضعیف را تحمل کند.
3. تشخیص شیب همه جانبه 360 درجه مورد نیاز است.
4. محیط برنامه حاوی گرد و غبار و هوای گرم است که می تواند باعث از کار افتادن سوئیچ های توپ مکانیکی شود.
5. هم نمونه سازی و هم اشکال زدایی مورد نیاز است، در حالی که تولید SMT با حجم بالا را نیز در بر می گیرد.

❌اگر پروژه شما دارای یکی از شرایط زیر باشد، این محصول را توصیه نمی کنیم:
1. دستگاه های باتری دار با الزامات سخت برای مصرف برق ساکن.
2. محصولات مصرفی که برای هزینه بسیار کم، استفاده ساده در داخل ساختمان و عمر کوتاه طراحی شده اند (یک سوئیچ توپی مکانیکی استاندارد کافی است).
3. دستگاه هایی با ولتاژ تغذیه غیر از 3.3 ولت یا 5 ولت که در آنها تبدیل ولتاژ ممکن نیست.1.

نکاتی برای جلوگیری از مشکلات هنگام انتخاب مدل

جریان ساکن را نادیده نگیرید، زیرا می تواند به سرعت شارژ باتری را تخلیه کند.
2. زاویه ماشه صحیح را بر اساس منطق حفاظت ایمنی خود انتخاب کنید. برای کاربردهایی که نیاز به زاویه ماشه کوچک دارند، مدل 60 درجه را انتخاب نکنید.
3. هرگز برق بیش از 3.3 ولت یا 5 ولت را تامین نکنید، زیرا این کار بلافاصله دستگاه را می سوزاند.

اگر نیازهای پروژه خود را تجزیه و تحلیل کرده اید اما هنوز در مورد زاویه یا راه حل بهینه مطمئن نیستید، نیازی به آزمون و خطا نیست. خواه شما یک مهندس تحقیق و توسعه در بخش لوازم خانگی، تجهیزات پزشکی یا صنعتی هستید، یا یک خریدار OEM با حجم بالا هستید، با ما تماس بگیرید. ما می‌توانیم نمونه آزمایشی ارائه دهیم، گزارش‌های تست عملکرد را ارائه کنیم و به شما در تعیین زاویه ماشه مناسب کمک کنیم.
در نهایت، ارزش اصلی سوئیچ شیب فوتوالکتریک در طراحی بدون تماس آن نهفته است، که به نقاط درد ناشی از خوردگی و سایش مرتبط با سوئیچ های مکانیکی می پردازد. اگر با خرابی تماس در سوئیچ های توپی دست و پنجه نرم می کنید، این محصول ارزش ارزیابی دارد. اگر نیاز به بررسی دقیق مشخصات محصول دارید، لینک دیتاشیت در زیر ارائه شده است. اگر برای انتخاب محصول به پشتیبانی فنی یک به یک نیاز دارید، لطفاً با تیم ما تماس بگیرید.

منابع: کمیسیون بین المللی الکتروتکنیکال (IEC) 60947-5-3: Technical and Application Guidelines for Tilt Switches, 2021; گزارش تست قابلیت اطمینان انجمن الکترونیک صنعتی (IEA) در سنسورهای شیب فوتوالکتریک، 2022؛ *Journal of Sensors and Actuators*: کاربرد کلیدهای شیب فوتوالکتریک بدون تماس در راهکارهای ایمنی برای لوازم خانگی و تجهیزات پزشکی، جلد. 18، شماره 2، 2023
